建筑圍護(hù)結(jié)構(gòu)造成的熱損失約60%都是墻體造成的，做好墻體的保溫隔熱對(duì)建筑節(jié)能影響很大，外墻保溫材料發(fā)展至今種類(lèi)很多，按照內(nèi)在可分為無(wú)機(jī)類(lèi)、有機(jī)類(lèi)和復(fù)合類(lèi)，外墻保溫技術(shù)也有內(nèi)保溫、外保溫和夾心保溫等。

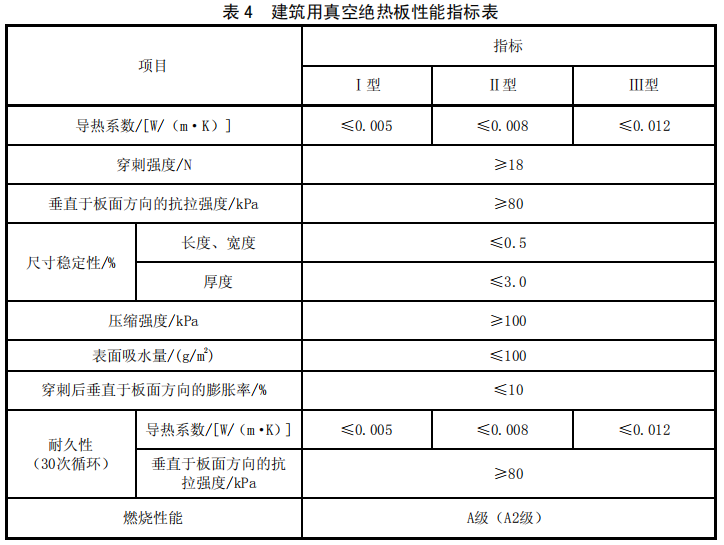

每一種材料都有各自性能指標(biāo)要求，如真空絕熱板有導(dǎo)熱系數(shù)、穿刺強(qiáng)度、抗拉強(qiáng)度、尺寸穩(wěn)定性、壓縮強(qiáng)度、吸水性能、膨脹率、耐久性、燃燒性能等內(nèi)容。

生產(chǎn)的產(chǎn)品除了要滿足企業(yè)自身標(biāo)準(zhǔn)外，還應(yīng)符合行業(yè)標(biāo)準(zhǔn)甚至國(guó)家標(biāo)準(zhǔn)，由具有相關(guān)資質(zhì)的檢測(cè)機(jī)構(gòu)采用抽檢的方式進(jìn)行檢驗(yàn)，試驗(yàn)方法如下：

1.試驗(yàn)環(huán)境?？諝鉁囟龋?3±2）℃，相對(duì)濕度（50±10）%。

2.試樣。真空絕熱板需完整，不得切割。全部試樣應(yīng)為統(tǒng)一規(guī)格尺寸，隨機(jī)抽取。

3.外觀。采用目測(cè)法進(jìn)行。

4.尺寸偏差。采用鋼直尺、卷尺、外徑千分尺、游標(biāo)卡尺進(jìn)行測(cè)量。

5.導(dǎo)熱系數(shù)。按照GB/T 10295的規(guī)定進(jìn)行，計(jì)量或測(cè)量區(qū)域應(yīng)位于試樣中心部位。

6.穿刺強(qiáng)度。按照GB/T 10004-2008中規(guī)定方法進(jìn)行，鋼針直徑為1.0mm，鋼針球形頂端半徑為0.5mm，穿刺點(diǎn)應(yīng)為試樣中心部位。

7.抗拉強(qiáng)度。使用粘結(jié)劑將尺寸為100*100mm拉拔鋼板粘貼于試樣上表面中心部位，待粘結(jié)劑固化后，再將相同的拉拔鋼板粘貼于試樣下表面中心部位，兩個(gè)拉拔鋼板應(yīng)軸向通信，粘結(jié)劑固化后進(jìn)行拉拔試驗(yàn)。

8.尺寸穩(wěn)定性。按照GB/T 8811規(guī)定的方法進(jìn)行產(chǎn)品長(zhǎng)度、寬度、厚度的測(cè)量。

9.壓縮強(qiáng)度。按照GB/T 8813規(guī)定的方法進(jìn)行，試驗(yàn)受力區(qū)域應(yīng)位于試樣中心部位，以每分鐘壓縮試樣初始厚度10%的速率壓縮試樣，形變零點(diǎn)取壓縮應(yīng)力為25N所對(duì)應(yīng)的形變，測(cè)定力值取相對(duì)形變10%時(shí)的壓縮應(yīng)力。

10.吸水性能。按照GB/T 5486規(guī)定的方法進(jìn)行表面吸水量的測(cè)定。

11.膨脹率。按第4步測(cè)量穿刺前試樣厚度，按第6步將試樣穿刺，在標(biāo)準(zhǔn)環(huán)境下水平放置24h，再測(cè)量穿刺后的厚度，經(jīng)計(jì)算得出。

12.耐久性。將試樣浸水1d，取出后用濕毛巾擦掉表面吸附水，然后放在高低溫交變濕熱試驗(yàn)箱中進(jìn)行濕熱冷凍循環(huán)30刺，取出后在標(biāo)準(zhǔn)環(huán)境下防止2d。主要測(cè)試產(chǎn)品的導(dǎo)熱系數(shù)和抗拉強(qiáng)度的變化。

13.燃燒性能。按照GB/T 5464或GB/T 14402、GB/T 20284規(guī)定的方法進(jìn)行試驗(yàn)，按照GB 8624規(guī)定的方法進(jìn)行判定。

產(chǎn)品的檢驗(yàn)分為出廠檢驗(yàn)和形式檢驗(yàn)，正常情況下，出廠檢驗(yàn)每批進(jìn)行一次，型式檢驗(yàn)每年進(jìn)行一次，只有全部檢驗(yàn)項(xiàng)目合格才能成為合格的產(chǎn)品。建筑節(jié)能保溫是實(shí)現(xiàn)社會(huì)可持續(xù)發(fā)展的有效手段，不過(guò)現(xiàn)今仍舊存在不合格品使用或至外墻脫落等安全事故存在，研發(fā)生出更高質(zhì)量的產(chǎn)品是行業(yè)所需，提高對(duì)產(chǎn)品檢驗(yàn)的重視，加強(qiáng)檢測(cè)中的檢測(cè)力度，保證產(chǎn)品檢驗(yàn)結(jié)果的可信度也是重中之重。
