1、保溫效果

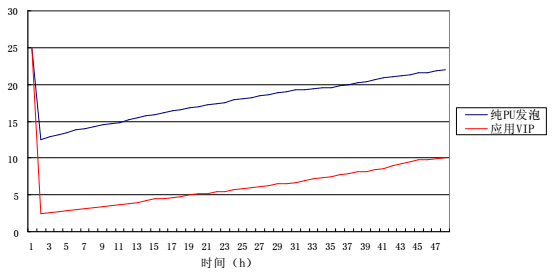

          為了確切評(píng)估VIP真空絕熱板隔熱效果，我們專門制作一套模具來(lái)成型方箱，比較真空絕熱板與常用保溫材料硬質(zhì)聚氨酯泡沫塑料的保溫性能。 兩個(gè)箱子尺寸完全相同，其中外形尺寸40cm*40cm*44cm,保溫層壁厚4cm,箱體蓋子壁厚7cm，其中一個(gè)為純PU發(fā)泡，另外一個(gè)內(nèi)壁鑲嵌厚度為1cm的VIP板再PU發(fā)泡。實(shí)驗(yàn)室連個(gè)箱子裝有一樣的冷源將箱子放在恒溫恒濕試驗(yàn)機(jī)內(nèi)，設(shè)定試驗(yàn)機(jī)溫度為40℃，相對(duì)濕度為50%，然后測(cè)得箱內(nèi)溫度連續(xù)變化曲線如下：


從上圖可以直觀看到
        （1）48小時(shí)觀測(cè)期間內(nèi)，用了VIP真空絕熱板的箱子冷卻速度比純PU箱子快，且箱內(nèi)最低平衡溫度比PU低很多，這說(shuō)明實(shí)驗(yàn)中箱子使用了VIP板，能夠大大地提升降溫速度縮減作業(yè)等待時(shí)間且達(dá)到同樣的保溫效果，使用的冷源遠(yuǎn)比沒(méi)有使用VIP板的少。
        （2）使用了VIP板的箱子回溫速度比純PU的箱子慢，這說(shuō)明了使用VIP板后能夠延長(zhǎng)保冷時(shí)間 因此，使用VIP板加快冷卻速度，減少作業(yè)等待時(shí)間；降低回溫速度，延長(zhǎng)保冷時(shí)間；保證相同保溫效果前提下，能夠大大地降低能耗。
          國(guó)內(nèi)外許多大公司不斷開(kāi)發(fā)VIP真空絕熱板產(chǎn)品，提升VIP板品質(zhì)的同時(shí)，還進(jìn)行了大量深入應(yīng)用研究。
如陶氏化學(xué)公司曾做過(guò)如下實(shí)驗(yàn)，定量分析了使用VIP板帶來(lái)的經(jīng)濟(jì)效果。
冷藏保溫箱內(nèi)裝相同保溫物品：

        （1）用PU泡沫時(shí)，外形尺寸57cm*50cm*50cm，保溫層厚度3.8cm,內(nèi)裝21.8kg冷卻劑，保溫時(shí)間為120h；
        （2）用VIP真空絕熱板隔熱時(shí)，外形尺寸33cm*46cm*28cm,保溫層厚度2.5cm,內(nèi)裝7kg冷卻劑，保溫時(shí)間為200h；
         采用了VIP板后，保溫箱的體積減少了70%，冷卻劑卻減少了68%，而保溫時(shí)間卻延長(zhǎng)了66%減少了運(yùn)費(fèi)，提高了運(yùn)輸距離
         西門子公司則用溶劑120L，內(nèi)部尺寸45cm*50cm*53.5cm,保溫層厚度5cm的冰箱進(jìn)行試驗(yàn)，用20mmVIP板對(duì)60%的隔熱面進(jìn)行隔熱。保持保溫層厚度不變時(shí)，可節(jié)能23%，保持能耗不變時(shí)，客將保溫層厚度降到30mm，增加冰箱容積22%。 國(guó)內(nèi)外研究表明當(dāng)VIP板作為保溫材料使用時(shí)（以嵌板的形式使用）
        （1）同等保冷要求的情況下,可以減小箱體壁厚，增大內(nèi)部容積，同時(shí)還可減輕重量。
        （2）保溫箱壁厚相同的情況下，箱壁如果使用了VIP板，則可以延長(zhǎng)保冷時(shí)間，節(jié)約能量。

2、應(yīng)用工藝

   盡管VIP真空絕熱板有出色的絕熱保溫性能，但由于其本身的結(jié)構(gòu)特點(diǎn)和生產(chǎn)工藝等因素影響，VIP板在實(shí)際應(yīng)用有以下特點(diǎn)。
        （1）VIP板結(jié)構(gòu)較為特殊，應(yīng)用過(guò)程中不能切割加工成各種規(guī)格和形狀，只能根據(jù)應(yīng)用情況事前就確定好產(chǎn)品的規(guī)格和尺寸
        （2）VIP板的隔氣結(jié)構(gòu)通常采用多層聚酯基薄膜，容易刮花破損，故VIP板實(shí)際應(yīng)用中通常需要外加防護(hù)裝置；
        （3）VIP板阻隔薄膜強(qiáng)烈拉伸后，薄膜容易變薄產(chǎn)生氣孔，或者損壞密封邊，故VIP板通常不能折彎或者使用在曲率半徑太小的曲面上；
        （4）VIP板板邊緣通常不是很平整，因此板與板拼接時(shí)有較大的間隙，故VIP板常常作為嵌板和常規(guī)的絕熱材料如硬質(zhì)聚氨酯發(fā)泡配合使用，才能填補(bǔ)拼接縫隙防止漏熱；
        （5）由于生產(chǎn)設(shè)備限制，目前國(guó)內(nèi)VIP板成品面積一般的2M2以內(nèi)，應(yīng)用到冷庫(kù)、冷藏集裝箱、墻體等壁面較大的情況下，常需要連接件來(lái)聯(lián)結(jié)成大平面；

針對(duì)VIP板的上述缺陷，實(shí)際應(yīng)用中必須采取相應(yīng)的防護(hù)措施來(lái)解決:
       （1）將VIP板用粘膠劑粘貼在冷藏保溫箱隔熱空間的內(nèi)側(cè)或者外側(cè)，然后澆筑聚氨酯原液到隔熱空間內(nèi)整體發(fā)泡，泡沫填充保溫墻內(nèi)的每個(gè)空間，同時(shí)緊緊包裹VIP板
       （2）將VIP板安放在矩形盒模內(nèi)，注入聚氨酯原液發(fā)泡成型，這樣的話，聚氨酯泡沫就緊緊的包裹在VIP板的周圍，開(kāi)模后形成了聚氨酯與VIP真空絕熱板的塊狀復(fù)合板;
